簡介

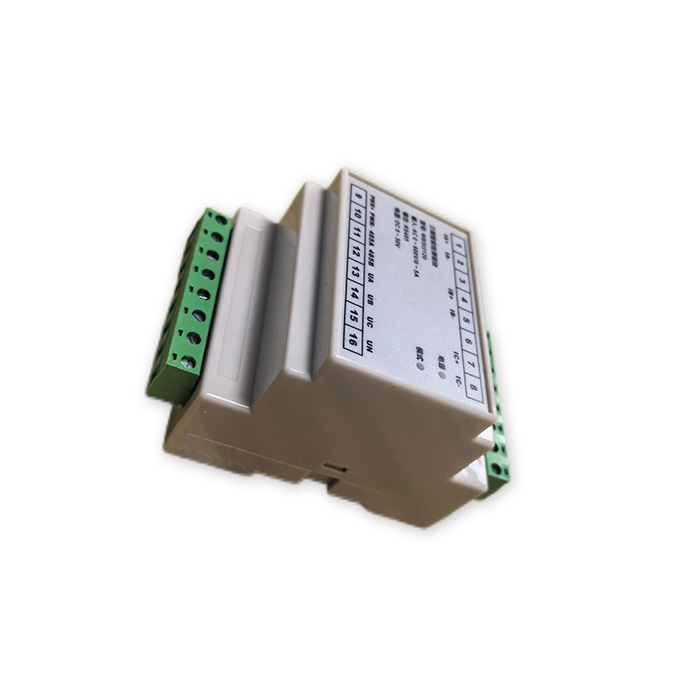

SI3426直流電壓采集模塊內部采用高性能MCU作為控制核心，可以實現六路相互隔離的直流電源系統的電壓測量，產品廣泛應用于電力系統、通信基站、冶金、石油等領域的電氣裝置、自動控制以及調度系統。

主要有以下特點：

● 高精度實時測量六路直流電壓或者電流信號;

● 高抗干擾設計，尤其適用于逆變電源系統測量;

● 采用光電隔離技術隔離采集直流信號，可靠性高;

● RS485網絡連接、支持Modbus-RTU協議。

概述

SI3426具備以下功能：

◆測量：實時測量直流系統的電壓或者電流參數。

◆通信：通過RS485通訊接口采集所有數據，支持Modbus規約。

技術指標

外形尺寸： 107mm ×72mm × 59mm

執行標準： DL/T 721 - 2000

電壓：

測量范圍： 0 ～ 500VDC

過載能力： 600V連續

測量精度： 0.2%

電源：

電源范圍： DC 9 ~ 36V

產品功耗： < 1 VA

工作條件：

工作溫度： -40 ～ 85℃

儲存溫度： -40 ～ 85℃

通訊：

接口： RS485通信網絡

通訊規約： Modbus-RTU
