簡介

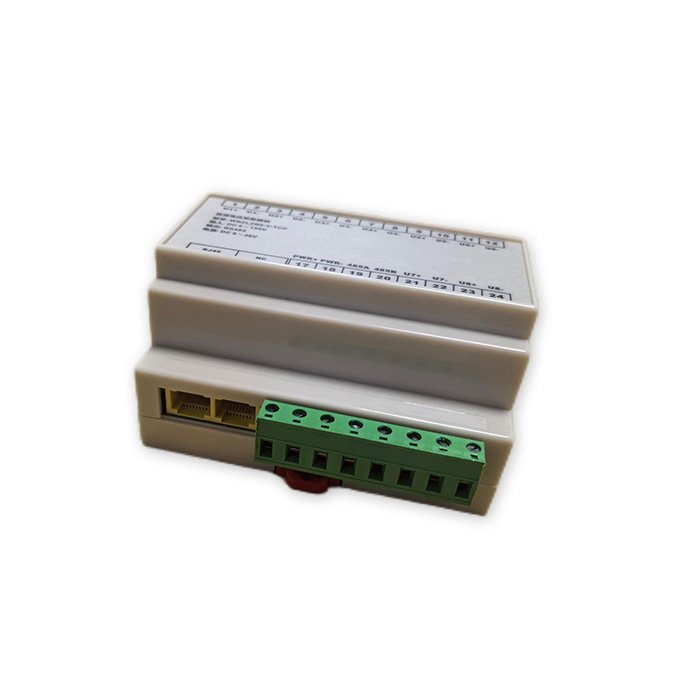

ZLZN8-V-TCP直流電壓采集模塊內部采用高性能MCU作為控制核心，可以實現八路相互隔離的直流電源系統的電壓測量或者八路電流信號采集(通過分流器采集)，產品廣泛應用于電力系統、通信基站、冶金、石油等領域的電氣裝置、自動控制以及調度系統。

主要有以下特點：

● 高精度實時測量八路直流電壓或者電流信號;

● 高抗干擾設計，尤其適用于逆變電源系統測量;

● 采用光電隔離技術隔離采集直流信號，可靠性高;

● RS485網絡連接、支持Modbus-RTU協議。

概述

WBZLZN8-V-TCP具備以下功能：

◆測量：實時測量直流系統的電壓或者電流參數;

◆通信：通過RS485通訊接口采集所有數據，支持Modbus

規約，同時具備一路以太網通信，支持Modbus-TCP規約;

技術指標

外形尺寸： 107mm ×107mm × 59mm

執行標準： DL/T 721 - 2000

電壓：

測量范圍： 0 ～ 500VDC

過載能力： 600V連續

電流：

測量范圍： 分流器測量： DC 0 ～ ±500A

分流器輸出： DC 0 ～ ±75mV

過載能力： 2倍額定連續

電源：

電源范圍： DC 9 ~ 36V

產品功耗： < 1 VA

工作條件：

工作溫度： -40 ～ 85℃

儲存溫度： -40 ～ 85℃

通訊：

接口： RS485通信網絡

通訊規約： Modbus-RTU
